Vitesse du matériau (Étalonnage du matériau) : La vitesse à laquelle les ondes ultrasonores se propagent dans un matériau donné. Chaque matériau possède une vitesse spécifique, que la jauge utilise pour calculer l’épaisseur en multipliant la vitesse par le temps mesuré puis en divisant le résultat par deux. Un étalonnage précis nécessite de définir la bonne vitesse du son pour le matériau testé. Comme la vitesse varie avec la température, il est important d’étalonner la jauge à une température proche de l’environnement de mesure.

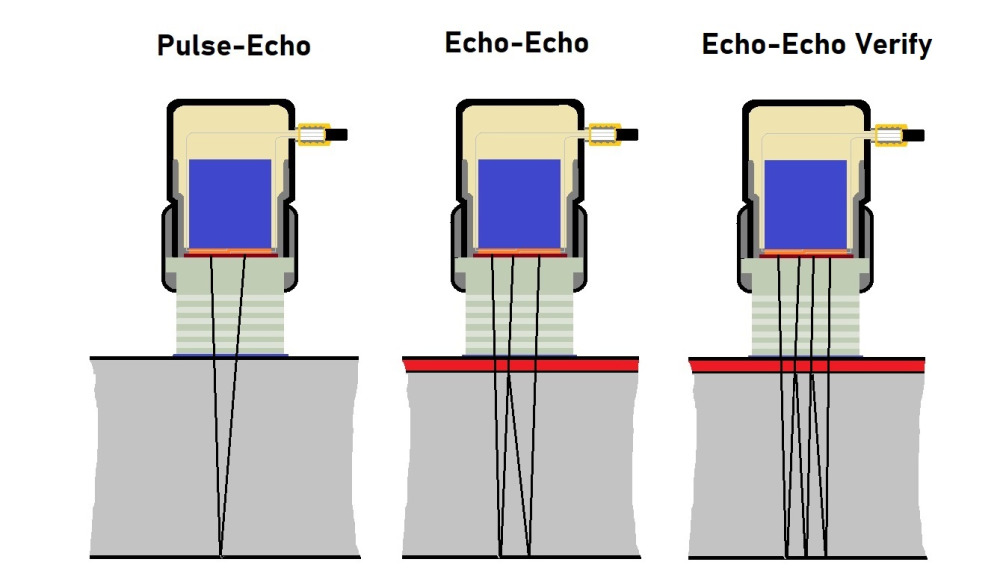

Mesures Pulse-Echo : Dans ce mode, le transducteur émet une impulsion ultrasonore qui se réfléchit sur la paroi arrière du matériau et revient. Le temps de retard est utilisé pour calculer l’épaisseur totale—de la sonde à la paroi opposée. Lorsque des revêtements sont présents, l’épaisseur totale (revêtement + matériau de base) est mesurée. Comme la plupart des revêtements ont une vitesse du son beaucoup plus faible (souvent < 50 %), les revêtements épais peuvent affecter considérablement la précision. Les transducteurs à contact direct présentent également une zone morte plus importante près de la surface, réduisant leur précision pour les applications à parois fines. Mesures Echo-Echo : Ce mode mesure le temps entre deux échos de paroi arrière, en ignorant la couche de revêtement. Il fournit une lecture plus précise du matériau de base lorsqu’un revêtement est présent. Le mode Echo-Echo nécessite un transducteur fortement amorti et est limité en épaisseur minimale et maximale mesurable par rapport au mode Pulse-Echo. Mesures Echo-Echo-Verify : Également appelé mode triple écho, il utilise des échos supplémentaires pour confirmer la précision de la mesure, idéal pour les applications nécessitant une validation minutieuse des données.

Mode de balayage haute vitesse : Permet un balayage rapide de grandes surfaces avec jusqu’à 140 mesures par seconde. L’écran se rafraîchit à 25 Hz, facilitant la détection des points d’épaisseur minimale.

Mode alarme de seuils : Permet de définir des limites haute et basse pour recevoir des alertes visuelles et sonores lorsque les mesures sortent de la plage acceptable. Idéal pour le contrôle qualité rapide.

Mode différentiel : Affiche l’écart par rapport à une valeur nominale définie par l’utilisateur. Cette fonction est essentielle pour le suivi des tolérances de fabrication et l’identification des pertes de matériau ou de la corrosion.

Jauge de vitesse (Mode VX) : Transforme la jauge en appareil de mesure de vitesse dédié, affichant la vitesse du son en m/s. Utile pour la caractérisation de base des matériaux, comme la nodularité ou la dureté en fonction des valeurs de vitesse.

Gain réglable : La série TI-007X propose une amplification flexible du signal via Gain manuel, Contrôle automatique du gain (AGC) et Gain dépendant du temps (TDG), garantissant la visibilité des échos sur différents matériaux et épaisseurs de paroi.

Gain dépendant du temps (TDG) : En modes Echo-Echo ou Echo-Echo-Verify, les amplitudes des échos diminuent naturellement avec le temps. Le TDG compense cela en augmentant progressivement le gain, maintenant une visibilité constante des échos pour des lectures plus précises.

Portes (Gates) : Une porte est un marqueur ajustable dans la ligne temporelle d’une mesure, utilisé pour évaluer des parties spécifiques du signal d’écho du matériau testé. Elle permet de se concentrer sur une zone et d’ignorer les échos parasites qui perturbent la mesure. Le TI-PVX est équipé de jusqu’à 3 portes pouvant être réglées finement pour s’adapter à diverses applications.
